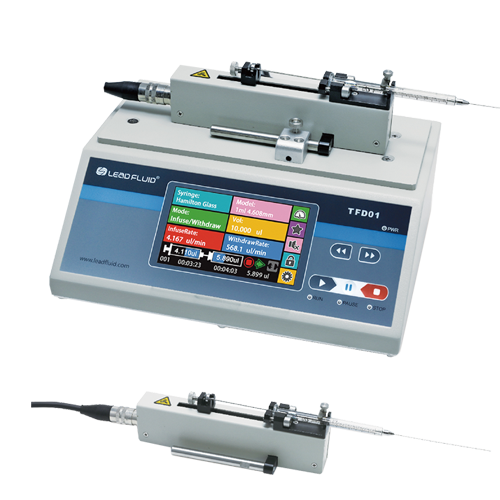

LEADFLUID TFD01-01 分離式注射泵

型號: TFD01-01
品牌: LEADFLUID

TFD01-01分離式注射泵式一款單通道多模式的微量注射泵,它的控制器和針筒為分離結構。針筒配有安裝架,方便與顯微操作設備、立體定位儀及其他夾具配合使用。
可配合5ul-1000ul的針筒使用。

■ 內建通用針筒尺寸
■ 適用動物腦部定位注射與流體力學實驗
■ 彩色觸控液晶螢幕,參數設定簡單快速
■可外接連線做注入/間隔時間調整

[相關資料下載]

分離式注射泵TFD系列

TFD01-01 針筒規格與流量參考表

適用一支5μl-1ml的注射器,線速度1μm/min-150mm/min

針筒規格

針筒內徑(mm) 最小流量(nl/min) 最大流量(ml/min)
5μl 0.343 0.058

0.009

10μl

0.485 0.117 0.017
25μl 0.728 0.264

0.039

50μl

1.03 0.529 0.079
100μl 1.457 1.058

0.158

250μl

2.303 2.645 0.396

500μl

3.257 5.290

0.793

1000μl 4.606 10.580

1.587

[規格]

型號

TFD01-01 TFD02-01 TFD03-01
工作模式

注射、抽取、注射後抽取、抽取再注射、連續循環

通道數

1 1 1
最大行程 70mm 110mm

70mm

行程解析度

0.198μm/ustep 0.156μm/ustep 0.1905μm/ustep
線速度範圍 0.635μm/min-95.25mm/min 1μm/min-150mm/min

0.6096μm/min-91.44mm/min

線速度調節解析度

0.635μm/min 1μm/min 0.6096μm/min
行程控制精度

誤差<±0.35%(行程>最大行程的30%時)

最大額定線性推力

>2kgf >10kgf >1kgf
推力調節

1-100%任意可調

針筒規格

5μl-1000μl 10μl-60ml 0.5μl-100μl
針筒選擇

內置主要廠商,主要型號針筒供選擇,可使用自訂針筒,直接輸入針筒內徑

液量校正

通過校正程式獲得更精確的液量
顯示方式

4.3吋彩色液晶、同螢幕顯示傳輸液量,剩餘液量,流量,運轉方向,針筒規格等、動畫顯示運轉狀態

操作方式

觸控式螢幕+常用功能按鍵
斷電記憶

保持斷電前設置參數

其他功能

暫停和停止、按鍵音提示、鎖定參數、快進和快退、顯示亮度調節
狀態信號輸出

1路指示啟停狀態,1路指示方向狀態

控制信號輸入

1路下降沿觸發啟動,1路下降沿觸發停止
通信介面

RS485,MODBUS協議

控制器外形尺寸(mm)

245x195x133mm 245x195x133mm 245x195x133mm
執行單元尺寸(mm) 70x44x194mm 266x86x76mm

173×24.4x52mm

重量(控制器+執行單元)

2+0.85kg 2+1.8kg 2+0.25kg
適用電源

AC100V~240V   50/60Hz

工作環境溫度

5-40℃
工作環境相對濕度

<80%
