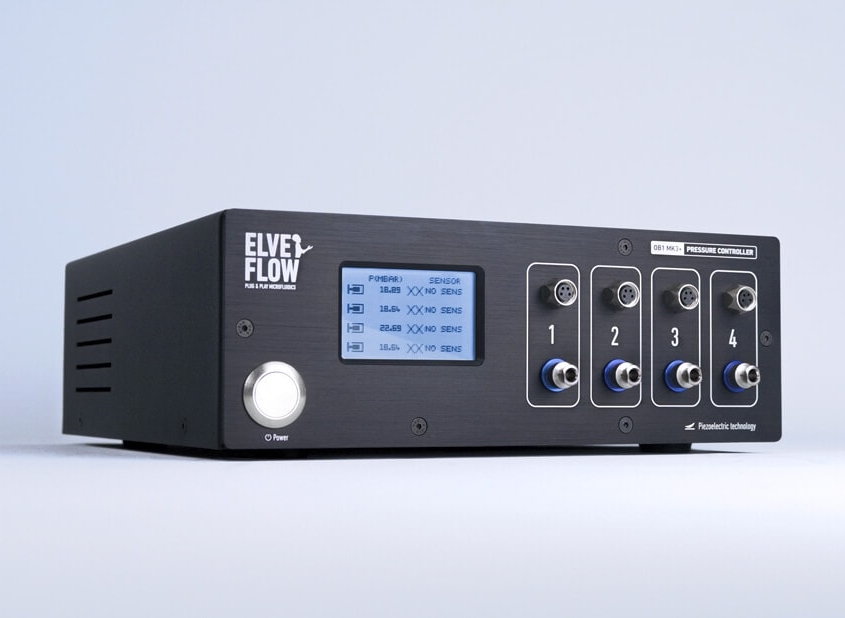

[Microfluidic 微流控] ELVEFLOW OB1 MK4 壓力/真空控制器 Pressure/Vacuum Controller
品牌: ELVEFLOW
多通道壓力和真空微流體控制系統
Elveflow®研發微流體控制設備，專注於研究領域提供高性能和即插即用流體控制系統，使用壓電技術的微流體控制，能快速準確提供微流道裝置內的流體反應。可依據您的需求，給予最好的建議，達成最完整實驗室的配置。
壓力和真空控制
通過控制施加給流體的壓力精確地控制流體的流速。
流量控制
與流量感測器配對以實現精準的流量控制。
壓電調控
提供極為準確，快速的流量調整。
可自訂&升級
可選擇一至四條通道，每條通道有五種壓力範圍可供選擇。

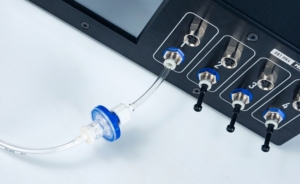

配置流量感測器以達到最快的流量控制
您可以將流量感測器連接到OB1 MK4，從而控制微流控晶片中流體的流量。微流體系統持續地計算需要施加的壓力，以維持所需的流速。

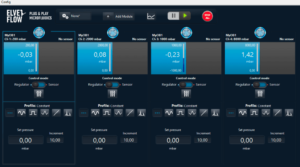

ESI操控軟體和SDK庫
單一、直觀的ESI操控軟體只需按一下幾下即可開始，並能進行最複雜和長時間的實驗自動化運作。SDK庫允許您使用您自己的代碼來控制OB1 MK4並且可連入協力廠商設備。
OEM版本
OB1 MK4可以在工作檯上使用，也可以嵌入您自己的產品中。Elveflow能為您研發過程中的每個步驟提供相應的解決方案。
微流體流量控制中壓力控制的優勢
- 建立時間短 (小於40 ms)
- 流量平穩且無脈衝
- 可處理多達幾升液體
- 可與流量計一起使用對流量和壓力進行控制
[相關資料下載]
* 下表總結了 Elveflow OB1 MK4 壓力控制器的主要規格。
| OB1 MK4 頻道壓力範圍 | 0 ~ 200 mbar1
(0~2.9psi) |
0 ~ 2,000 mbar1
(0~29psi) |
0 ~ 8,000 mbar1
(0~116psi) |
-900 ~ 1,000 mbar1
(-13~14.5psi) |
-900 ~ 6,000 mbar1
(-13~87psi) |
|---|---|---|---|---|---|
| 壓力穩定性 (2) | 0.015% FS 30 µbar (0.0004 psi) |
0.005% FS 100 µbar (0.0014 psi) |
0.006% FS 500 µbar (0.007 psi) |
-900 to 500 mbar: 0.005% FS 100 µbar (0.0014 psi) 500 to 1,000 mbar: 0.007% FS 150 µbar (0.0021 psi) |
-900 to 2,000 mbar: 0.005% FS 350 µbar (0.005 psi) 2,000 to 6,000 mbar: 0.007% FS 525 µbar (0.008 psi) |
| 反應時間 (3) | 縮短至 10 ms | ||||
| 穩定時間 (4) | 縮短至 50 ms | ||||
| 最小壓力 | 0.006% FS 12 µbar – 0.00017 psi |
0.006% FS 120 µbar – 0.0017 psi |
0.006% FS 480 µbar – 0.007 psi |
0.0064% FS 120 µbar – 0.0017 psi |
0.0061% FS 420 µbar – 0.006 psi |
| 壓力 | 1.5 bar to 10 bar 無腐蝕性、無爆炸性、乾燥且無油的氣體，如空氣、氬氣、氮氣、二氧化碳… |
||||
| 輸入真空(5) | / | / | / | -0.7 to -1 bar 之間的任何值 均可與真空幫浦或真空管相容 |
-0.7 to -1 bar r 之間的任何值 均可與真空幫浦或真空管相容 |
| 液體相容性 | 非接觸式幫浦，適用於任何水溶液、油或生物樣品溶液 | ||||
(1)最大壓力值可能有±2.5%的偏差。
(2)使用外部高精度壓力感測器（Druck DPI150）在整個壓力範圍內測量壓力穩定性（標準差）。
(3)達到設定值5%所需的時間。取決於電腦作業系統。
(4)達到設定值95%所需的時間。與體積有關－測量是在12 ml儲液罐上進行的，設定值範圍為0~200 mbar。
(5)即使雙通道僅用於壓力測量，校準和使用雙通道時也必須使用真空源。
| 流量控制 | |||||
| 流量感測器 | 相容於所有MFS和BFS產品系列，並提供監控和回饋循環流量控制功能 | ||||
| 流速 | 0.1 µL/min ~ 500 mL/min (僅供參考，請以 MFS 和 BFS 系列為準） |
||||
| 液體相容性 | 非接觸式幫浦適用。於任何水溶液、油性溶液或生物樣品溶液 | ||||
| 控制與監控 | |||||
| 軟體控制 | Elveflow 智慧介面 – 支援 Windows 7、8、10 的 32 位元和 64 位元版本 | ||||
| 軟體開發工具包 | 可用函式庫：Matlab、Python、LabView、C++ – 支援 Windows 7 和 10 的 32 位元和 64 位元版本，可依要求提供串口/UART 通訊協定 | ||||
| 資料管理 | 能夠記錄和提取數據（CSV）：使用 ESI 獲取通道和感測器詳細資訊 | ||||
| 輸入設定檔 | 可載曲線：斜坡、正弦、三角形、方波或自訂曲線 | ||||
| 自動化 | 使用 ESI 內建序列管理功能產生逐步序列，記錄並匯出自訂配置（CSV） | ||||
| 螢幕 | LCD螢幕即時顯示壓力和感測器流量 | ||||
| 電氣規格 | |||||
| 輸入電壓（V） | 24V | ||||
| 典型功率（瓦） | 12W | ||||
| 提供的電源規格 | 供電電壓範圍 (V)：100 ~ 240 VAC 供電交流頻率 (Hz)：50~ 60 Hz 最大輸出電流 (A)：1.5 A 最大輸出功率 (W)：36 W |
||||
| 介面 | USB Type B | ||||
| 通訊類型 | 序號 | ||||
| 軟體控制 | ESI | ||||
| 感測器連接 | 每個通道一個 M8 4 針連接器 | ||||
| 相容性 | Elveflow 感測器：MFS、MPS、MFP、MBD 客製化感測器：供電電壓 5 至 24V，讀取電壓 0 至 10V |
||||
| 觸發器 | 輸入和輸出 TTL 訊號 0V 或 5V | ||||
| 其他 | |||||
| 外殼尺寸 | （長 x 寬 x 高）：240 x 223 x 80 mm | ||||
| 重量 | 1.4kg~2.9kg | ||||
