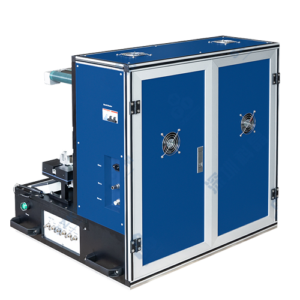

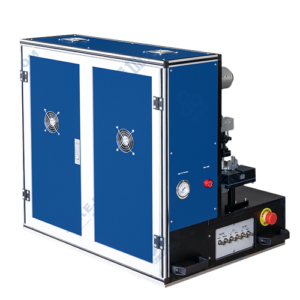

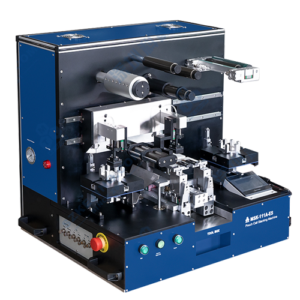

MTI MSK-111A-ES 自動疊片機
型號: MSK-110-ES
品牌: MTI
MSK-111A-ES自動疊片機 是一款可應用於鋰離子電池疊片工藝的設備。該設備桌面式結構設計,可以放置於手套箱內使用；是適用於實驗室或小批量生產的自動化設備。
[特點]
- Z字形自動疊片，隔離膜張力可調。
- 極片人工裝片，自動定位，真空吸盤自動吸片，自動層疊，隔離膜自動裁斷。
- 疊片完成手動用夾具取出電芯，並可在夾具上直接貼膠。
- 極片是由定制夾具定位，保證高疊片精度。
- 標配內置真空泵，也可定制外置真空泵。
- 採用相容性設計，可透過定制部分模具及調整壓爪改變電池尺寸，調整範圍大。
- 可在手套箱內使用。
- 疊金屬鋰和普通極片程式可靈活切換。
- 疊金屬鋰，不粘連，沒有明顯壓痕。
- PLC控制，HMI操作，使用維護方便。
[規格]
| 電 源 | 單相AC220V±10% (可定制AC110V)，頻率50/60Hz，功率400W |
| 氣 源 | 0.5～0.8MPa壓縮空氣 |
| 真 空 源 | 真空度小於-60Kpa（在標準大氣壓下測得，標配內置真空泵，也可定制外置真空泵） |
| 疊片方式 | Z字形疊片（隔膜為卷式） |
| 操作方式 | 手工上料，自動疊片，自動隔膜裁斷 |
| 操作方式 | 手工上料，自動疊片，自動隔膜裁斷 |
| 疊片節拍 | 疊極片4～6S/片， 疊金屬鋰6～8S/片（不包含每只電芯的疊片準備時間） |
| 疊片精度 | ≤±0.3mm (極片間相對位置尺寸，疊片層數25) |
| 極片寬度 | 40～90mm |
| 極片長度 | 40～100mm (極耳方向，不含極耳尺寸) |
| 標配規格 | 正極片56 x 43mm， 負極片58 x 45mm，隔膜寬60mm |
| 疊片厚度 | Max. 15mm ，疊片層數Max. 100，可設定 |
| 極耳長度 | Max. 15mm |
| 尺寸 | L790 x W610 x H720mm |
| 重 量 | 120kg |
