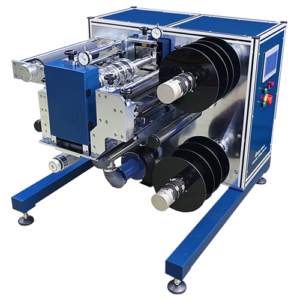

MTI MSK-540-II 連續分切機

型號: MSK-540-II

品牌: MTI

MSK-540-II 連續分切機可應用於幅寬 300mm 以內的卷狀材料單條裁邊、兩條或多條連續分條工藝。設備配置精密刀座,可實現精密度極高的箔材分切,可廣泛應用於鋰離子電池、金屬箔材、光學薄膜及其它功能薄膜行業。

[特點]

  • 單立板結構,獨立式刀座,配置除塵裝置。
  • 上、下圓刀結構,分切寬度可更換隔套調整。
  • 超微粒鎢鋼刀片,分切品質好,超長使用壽命。
  • 分切寬度精度高,成品無毛刺、無波浪、無壓痕。
  • 吃刀量可調,刀速與材料線速度比可調。
  • 透過調整進出料角度,可適應不同材質和厚度值的材料分切。
  • 滑差軸收卷,分切後每條薄膜收卷張力獨立可調。
  • PLC控制,HMI操作,方便易用。

[規格]

  • 電        源:單相AC220V±10%,(可定制AC110V),頻率50Hz/60Hz,功率1KW
  • 分切方式:上、下圓刀對切,獨立式刀座
  • 輥面幅寬:350mm
  • 分切幅寬:30~300mm,可更換隔套調整
  • 分切條數:標配 4條,可根據客戶要求定制
  • 分切精度:±0.1mm
  • 可切厚度:10~300μm
  • 毛刺狀況:≤25μm
  • 分切速度:0.1~5m/min
  • 張力控制:50N 內可設定,自動控制
  • 放卷軸芯:3英吋,對頂式機械夾緊
  • 收卷軸芯:3英吋,氣脹式滑差軸
  • 收放卷徑:250mm
  • 放卷糾偏:自動放卷糾偏,精度±0.5mm
  • 設備尺寸:L1100 x W1000 x H900mm
  • 重        量:200Kg
