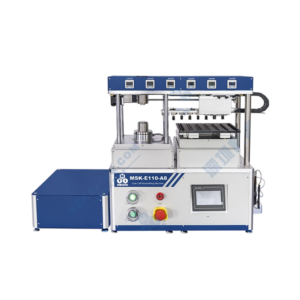

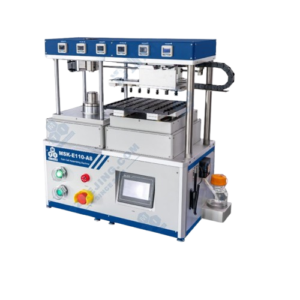

MTI MSK-E110-A8 鈕扣電池自動裝配機
型號: MSK-E110
品牌: MTI
MSK-E110-A8 鈕扣電池自動裝配機，可按照扣式電池組裝工藝，實現一次裝料完成自動組裝、注液、封口全過程。採用電機驅動，進行對鈕扣電池的封裝，壓力穩定可靠。通過配備不同夾具可用於CR2032 等直徑為20mm 的系列扣式電池組裝和封口。
[特點]
- 產能高效：電池組裝效率約5pcs/min。
- 設備相容性高：可與機器人連動可進行自動上下物料。
- 精密封裝工藝：封口壓力閉環控制。
- 操作高效便捷：料盒即裝即用，一鍵啟動後全程自動化組裝，一次裝料完成至多8 顆電池組裝。
[規格]
| 電 源 | 單相AC110-220V+10%，頻率50/60Hz，功率350W | ||||||||||||
| 使用環境 | 手套箱、乾燥箱、乾燥房 | ||||||||||||
| 適用範圍 | CR2032 扣式電池，其他規格可定制 | ||||||||||||
| 上料方式 | 人工料盒預裝，模組自動抓取輸送 | ||||||||||||
| 組裝精度 | 料盤加工精度±0.05mm 模組送料精度±0.1mm 堆疊同心度±0.1mm(組裝物料) |
||||||||||||
| 組裝方式 | 反裝 | ||||||||||||
| 微正壓 | 作用：輔助吸盤下料 工位：隔膜，極片 |
||||||||||||
| 組裝通量 | 單批次：8 顆扣式電池 | ||||||||||||
| 料盒定位 | 精度：±0.05mm 機械定位：一面兩銷 |
||||||||||||
| 裝料料盒 | 標配：1 個 | ||||||||||||
| 封口壓力 | 壓力間歇可調，CR20 系列鈕扣電池建議封裝壓力：500-700kg，Max：1000kg | ||||||||||||
| 壓力感測器精度 | ±0.5％F.S | ||||||||||||
| 封口保壓時間 | Max：10s | ||||||||||||
| 設備速度 | 約0.5pcs/min (供參考) | ||||||||||||
| 組裝精度 | 整體組裝同心度小於±0.1mm | ||||||||||||
| 封口模具 | 標配CR2032 電池系列封口模具（其他型號可定制） | ||||||||||||
| 操作工位 | 1個 | ||||||||||||
| 注 液 | 標配1 個蠕動泵，單次注液量最小0.01g，注液精度參考下表（介質：去離子水；注液管：內徑2mm 透明鐵氟龍管；注液針：內徑0.5mm；蠕動泵轉速Max5 圈/s）；
|
||||||||||||
| 設備尺寸 | 主體：約L650 × W350 × H700mm 真空模組：約L200 × W300 × H160mm |
||||||||||||
| 重 量 | 主體：約75kg 真空模組：約5kg |
