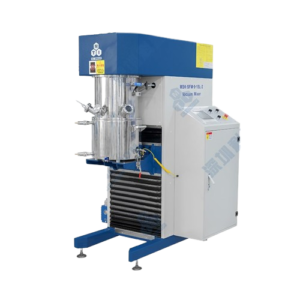

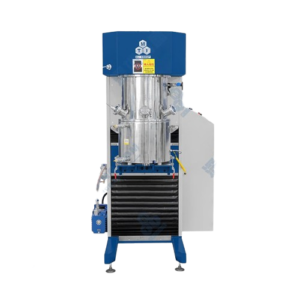

MTI MSK-SFM-9-15L-2 雙分散軸真空行星攪拌機
型號: MSK-SFM-9-15L-2
品牌: MTI
MSK-SFM-9-15L-2 雙分散軸真空行星攪拌機是集真空低速混合、高速分散為一體的高效攪拌設備，結合公轉和自轉運動，實現物料的充分混合。可應用於各種溶劑與粉料的混料工藝，如鋰離子電池、膠帶、太陽能、化工等原材料的配料工藝。該設備一體化設計，攪拌均勻性好，方便易用。
[特點]
- 四槳雙軸行星式攪拌，麻花框式攪拌槳配高速分散盤和刮壁，無攪拌死角。
- 低速攪拌通過公、自轉實現宏觀混合，高速分散盤通過剪切力實現微觀混合。
- 真空環境，有效消除攪拌過程產生的氣泡，真空保持效果好。
- 攪拌料罐有效容積 15L，採用優質 SUS304 不銹鋼精製，耐酸鹼腐蝕。
- 可進行多段速操作，可設定每段的攪拌轉速和時間。
- 漿料桶電動升降設計，配置射燈，方便操作，確保真空攪拌過程中的安全。
- PLC控制，HMI操作，電機超載保護等各種電氣安全設計。
- 夾模式攪拌罐設計，可通冷卻水，適用於多種工藝要求。
[相關資料下載]
[規格]
| 電 源 | 單相AC220V±10%，頻率50Hz，功率約6.5KW （可定制防爆電機版本，電源電壓為三相五線制AC380V±10%，頻率50Hz，功率約6.5KW） |
| 攪拌方式 | 公轉+自轉，雙攪拌軸+雙分散軸（4分散盤）+1刮壁刀(鐵氟龍) |
| 控制方式 | 變頻調速、溫控、射燈、升降、運轉/急停等功能顯示及操作均在電櫃控制台上操作 設備可實現分時段自動變轉速運行 |
| 真空系統 | 帶真空緩衝罐和開關；配真空泵2XZ-2，功率約0.37KW |
| 真空度 | -0.098Mpa(攪拌桶內未加入物料處於空載狀態時) |
| 升降系統 | 電動升降 |
| 定位系統 | 帶定位調節裝置。桶體桶蓋通過定位止口精確配合，位置準確，保證真空密封性 |
| 保溫層 | 冷卻水降溫，不需保溫 |
| 測溫方式 | 桶壁測溫 |
| 適用漿料 | 運動粘度1000～100000cp各種漿料的製作及其他物料 |
| 設備尺寸 | L 1120mm x W 1040mm x H 1820mm（以實物為準） |
| 重 量 | 730kg（空桶時測量，以實物為準） |
| 上桶部件 | |
| 上桶材質 | SUS304 |
| 粉體加料口 | DN50，快開式 |
| 射燈口 | DN50 鋼化玻璃視鏡 一個 |
| 抽真空口 | G3/8″，球閥 |
| 排氣口 | G3/8″，球閥 |
| 真空表介面 | M14X1.5 |
| 下桶部件 | |
| 設計總容積 | 20L |
| 有效容積 | 15L |
| 容器內徑 | 330mm |
| 容器內深度 | 235mm |
| 容器材質 | 與物料接觸部分SUS304 |
| 調溫夾套形式 | 桶壁單層夾套，用於冷卻或加熱；桶底單層夾套，用於冷卻或加熱 |
| 調溫夾套介面 | G1/2″，配快開式活接頭，夾套耐壓≤0.4Mpa，進水口/出水口，各一個 |
| 出料形式 | 桶底一個3/4″球閥 |
| 設計環境溫度 | 0～+55°C |
| 攪拌部件 | |
| 攪拌槳 | 二組麻花框式攪拌槳，SUS304 材質，精密加工製作 |
| 傳動方式 | 二級傳動，一級鏈條傳動；二級齒輪傳動 |
| 攪拌槳材質 | SUS304 |
| 攪拌槳數量 | 2 個 |
| 槳與槳距離 | 3～8 mm |
| 槳與桶壁距離 | 2～5 mm |
| 槳與桶底距離 | 2～4 mm |
| 分散部件 | |
| 分散軸 | 二組分散軸，每根軸上裝2個分散盤，SUS304材質 |
| 分散盤樣式 | 鋸齒形 |
| 分散盤材質 | SUS304 |
| 分散盤數量 | 4 個 |
| 分散軸數量 | 2 根 |
| 刮壁部件 | |
| 刮壁支架材質 | SUS304 |
| 刮壁板材質 | 鐵氟龍 |
| 刮壁轉速 | 與行星箱轉速一致 |
| 是否可拆卸 | 可拆卸式設計（高粘稠工藝時刮壁須取下） |
| 安全保護 | |
| 安全保護 | 1.設備帶急停開關，按下後設備立即停止。
2.上下桶體閉合到位後攪拌頭才能開始工作。 3.攪拌工作中上下桶體不能開啟。 4.未排真空時罐體不能開啟。 5.升降過程中有限位元開關保護。 6.電機電流超載時，自停保護。 7.溫度超過設定值，自停保護。 8.攪拌主機、電控箱須接地。 |
