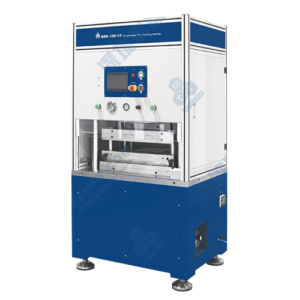

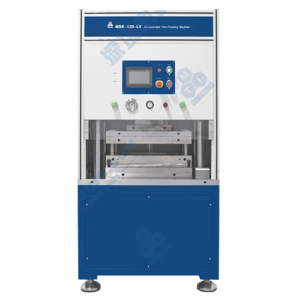

MTI MSK-120-LV 鋁塑膜成型機

型號: MSK-120L-LV
品牌: MTI

MSK-120-LV鋁塑膜成型機 是一款應用於軟包鋰離子電池的鋁塑膜成型設備。該設備透過氣液增壓缸和伺服電機驅動,沖坑深度可程式設定,模具可定制,進行對不同尺寸的鋰離子電池鋁塑膜外殼成型。

[特點]

  • 片式鋁塑膜成型,適用於研發和制樣
  • 氣液增壓缸加伺服電機驅動,沖坑深度、成型壓力及速度可程式設定
  • 高強度框架,上、下精密範本,保證成型精度
  • 成型產品拉伸均勻,拉伸效果優質,無拉傷、破裂等不良
  • 模具規格可根據客戶要求定制
  • 鋁塑膜沖坑次數可自動計數
  • 設計有安全光柵、門禁的檢測感測器,保證操作者安全
  • 配有模具更換升降小車,裝卸模具便利、安全
  • PLC控制,HMI操作,方便易用

[規格]

電源 單相AC220V±10%(可定制AC110V),頻率50Hz/60Hz,功率1.5KW
氣源 0.5-0.8MPa壓縮空氣
成型尺寸 雙坑可對折(有氣袋):Max.L190 x W250mm(氣袋沖坑寬50mm)

單坑可對折(有氣袋):Max.L205 x W250mm(氣袋沖坑寬50mm)

單坑四邊封(有氣袋):Max.L380 x W250mm(氣袋沖坑寬50mm)

單坑四邊封(無氣袋):Max.L380 x W310mm

成型壓力 氣液增壓缸最大輸出30T

伺服電機最大輸出3T

開模行程 90mm
沖坑深度 Min.0.5mm, Max.6mm,與鋁塑膜材質和厚度有關
成型精度 ±0.05mm
角部拉伸 偏差小於±0.05mm
計數方式 觸控式螢幕顯示
設備尺寸 L1100 x W840 x H2100mm
重量 1800Kg
