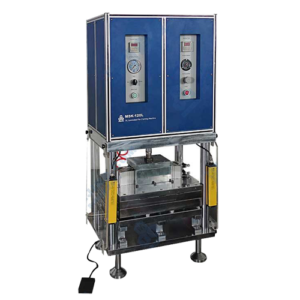

MTI MSK-120L 鋁塑膜成型機

型號: MSK-120L
品牌: MTI

MSK-120L鋁塑膜成型機 是一款應用於軟包鋰離子電池的鋁塑膜成型設備。該設備透過增壓缸驅動,可根據客戶要求來製作相應尺寸的模具,進行對不同尺寸的鋰離子電池鋁塑膜外殼成型。

[特點]

  • 片式鋁塑膜成型,適用於研發和制樣
  • 氣液增壓缸驅動,成型壓力及速度可調
  • 高強度框架,上、下精密範本,保證成型精度
  • 成型產品拉伸均勻,拉伸效果優質,無拉傷、破裂等不良
  • 標配一套標準尺寸模具,也可根據客戶要求製作
  • 設計安全光幕互鎖確保操作安全

[規格]

電源 單相AC110-220V±10%,頻率50/60Hz,功率60W
氣源 0.5-0.8MPa壓縮空氣
成型尺寸 雙坑可對折(有氣袋):Max.L135 x W140mm(氣袋沖坑寬20mm)

單坑可對折(有氣袋):Max.L150 x W140mm(氣袋沖坑寬20mm)

單坑四邊封(有氣袋):Max.L270 x W140mm(氣袋沖坑寬20mm)

單坑四邊封(無氣袋):Max.L270 x W170mm

成型壓力 Max. 1.5T(彈簧)
壓膜壓力 Max. 5T(氣液增壓缸,0.5Mpa),可調節
開模行程 50mm
沖坑深度 Max. 6mm,與鋁塑膜材質和厚度有關
設備尺寸 L630 x W470 x H1300mm
重量 300Kg
